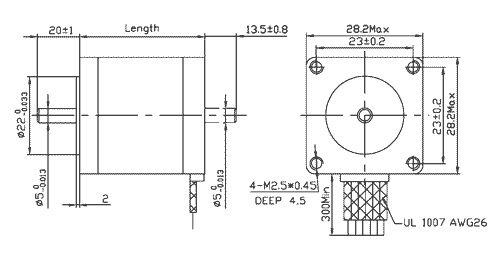

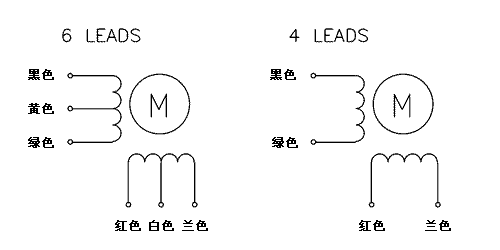

兩相混合式步進電機說明書
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
【 步進電機知識介紹 】 步進電機機電一體化的接口技術應用
摘要:步進電機接口技術是在機電一體化技術的基礎上發展起來的,隨著機電一體化技術的發展而變得越來越重要。文章以機電一體化控制系統(微電子系統)為例,將接口分為人機接口與機電接口兩大類進行探討。步進電機在機電一體化中的應用也越來越廣泛，步進電機的性能直接影響機電一體化設備的高低。 機電一體化系統可分為機械和微電子系統兩大部分,各部分連接須具備一定條件,這個聯系條件通常稱為接口。各分系統又由各要素(子系統)組成。本文以步進電機機電一體化控制系統(微電子系統)為例,將接口分為人機與機電接口兩大類。 一、機電接口 由于機械系統與微電子系統在性質上有很大差別,兩者間的聯系須通過機電接口進行調整、匹配、緩沖,因此機電接口起著非常重要的作用: (1)行電平轉換和功率放大。一般微機的I/O芯片都是TTL電平,而控制設備則不一定,因此必須進行電平轉換;另外,在大負載時還需要進行功率放大; (2)抗干擾隔離。為防止干擾信號的串入,可以使用光電耦合器、脈沖變壓器或繼電器等把微機系統和控制設備在電器上加以隔離; (3)進行A/D或D/A轉換。當被控對象的檢測和控制信號為模擬量時,必須在微機系統和被控對象之間設置A/D和D/A轉換電路,以保證微機所處理的數字量與被控的模擬量之間的匹配。 1、模擬信號輸入接口。在步進電機機電一體化系統中,反映被控對象運行狀態信號是傳感器或變送器的輸出信號,通常這些輸出信號是模擬電壓或電流信號(如位置檢測用的差動變壓器、溫度檢測用的熱偶電阻、溫敏電阻、轉速檢測用的測速發電機等)計算機要對被控對象進行控制,必須獲得反映系統運行的狀態信號,而計算機只能接受數字信號,要達到獲取信息的目的,就應將模擬電信號轉換為數字信號的接口——模擬信號輸入接口。 2、模擬信號輸出接口。在步進電機機電一體化系統中,控制生產過程執行器的信號通常是模擬電壓或電流信號,如交流電動機變頻調速、直流電動機調速器、滑差電動機調速器等。而計算機只能輸出數字信號,并通過運算產生控制信號,達到控制生產過程的目的,應有將數字信號轉換成模擬電信號的接口——模擬信號輸出接口。任務是把計算機輸出的數字信號轉換為模擬電壓或電流信號,以便驅動相應的執行器,達到控制對象的目的。模擬信號輸出接口一般由控制接口、數字模擬信號轉換器、多路模擬開關和功率放大器幾部分構成。 3、開關信號通道接口。步進電機機電一體化系統的控制系統中,需要經常處理一類最基本的輸入/輸出信號,即數字量(開關量)信號包括:開關的閉合與斷開;指示燈的亮與滅;繼電器或接觸器的吸合與釋放;電動機的啟動與停止;閥門的打開與關閉等。這些信號的共同特征是以二進制的邏輯“1”和“0”出現的。在機電一體化控制系統中,對應二進制數碼的每一位都可以代表生產過程中的一個狀態,此狀態作為控制依據。 (1)輸入通道接口。開關信號輸入通道接口的任務是將來自控制過程的開關信號、邏輯電平信號以及一些系統設置開關信號傳送給計算機。這些信號實質是一種電平各異的數字信號,所以開關信號輸入通道又稱為數字輸入通道(DI)。由于開關信號只有兩種邏輯狀態“ON”和“OFF”或數字信號“1”和“0”,但是其電平一般與計算機的數字電平不相同,與計算機連接的接口只需考慮邏輯電平的變換以及過程噪聲隔離等設計問題,它主要由輸入緩沖器、電平隔離與轉換電路和地址譯碼電路等組成。 (2)輸出通道接口。開關信號輸出通道的作用是將計算機通過邏輯運算處理后的開關信號傳遞給開關執行器(如繼電器或報警指示器)。它實質是邏輯數字的輸出通道,又稱為數字輸出通道(DO)。DO通道接口設計主要考慮的是內部與外部公共地隔離和驅動開關執行器的功率。開關量輸出通道接口主要由輸出鎖存器、驅動器和輸出口地址譯碼電路等組成。 二、人機接口 人機接口是操作者與步進電機機電系統(主要是控制微機)之間進行信息交換的接口。按照信息的傳遞方向,可以分為輸入與輸出接口兩大類。機電系統通過輸出接口向操作者顯示系統的各種狀態、運行參數及結果等信息;另一方面,操作者通過輸入接口向步進電機機電系統輸入各種控制命令,干預系統的運行狀態,以實現所要求的功能。 1、輸入接口。 (1)撥盤輸入接口。撥盤是機電一體化系統中常見的一種輸入設備,若系統需要輸入少量的參數,如修正系數、控制目標等,采用撥盤較為方便,這種方式具有保持性。撥盤的種類很多,作為人機接口使用最方便的是十進制輸入、BCD碼輸出的BCD碼撥盤。BCD碼撥盤可直接與控制微機的并行口或擴展口相連,以 BCD碼形式輸入信息。 (2)鍵盤輸入接口。鍵盤是一組按鍵集合,向計算機提供被按鍵的代碼。常用的鍵盤有: 1)編碼鍵盤,自動提供被按鍵的編碼(如ASCII碼或二進制碼); 2)非編碼鍵盤,僅僅簡單地提供按鍵的通或斷(“0”或“1”電位),而按鍵的掃描和識別,則由設計的鍵盤程序來實現。前者使用方便,但結構復雜,成本高;后者電路簡單,便于設計。 2、輸出接口。在步進電機機電一體化系統中,發光二極管顯示器(LED)是典型的輸出設備,由于LED顯示器結構簡單、體積小、可靠性高、壽命長、價格便宜,因此使用廣泛。常用的LED顯示器有7段發光二極管和點陣式LED顯示器。7段LED顯示器原理很簡單,是同名管腳上所加電平高低來控制發光二極管是否點亮而顯示不同字形的。點陣式LED顯示器一般用來顯示復雜符號、字母及表格等,在大屏幕顯示及智能化儀器中有廣泛應用。 結語: 接口技術是研究機電一體化系統中的接口問題,使系統中信息和能量的傳遞和轉換更加順暢,使系統各部分有機地結合在一起,形成完整的系統。接口技術是在步進電機機電一體化技術的基礎上發展起來的,隨著機電一體化技術的發展而變得越來越重要;同時接口技術的研究也必然促進機電一體化的發展。從某種意義上講,步進電機機電一體化系統的設計,就是根據功能要求選擇了各部分后所進行的接口設計。接口的好與壞直接影響到機電一體化系統的控制性能,以及系統運行的穩定性和可靠性,因此接口技術是機電一體化系統的關鍵環節。步進電機在機電一體化中的應用也越來越廣泛，步進電機的性能直接影響機電一體化設備的高低，所以選擇性能好的步進電機也是必不可以少的其中一個環節。杭州浙機科技有限公司專業從事步進電機的控制，歡迎與我們進行聯系，電話0571－85226995，我們很樂意與您探討步進電機機電一體化技術。
|
